一、便攜式云高儀產品簡介

   便攜式云高儀又稱手持式激光測云儀，便攜式測云儀，便攜式云高儀是一款手持監測云底高度、云層厚度、固體目標距離的儀器，可廣泛應用于云觀測與研究、航空航海氣象保障、軍事氣象保障、人影火箭增雨作業等。

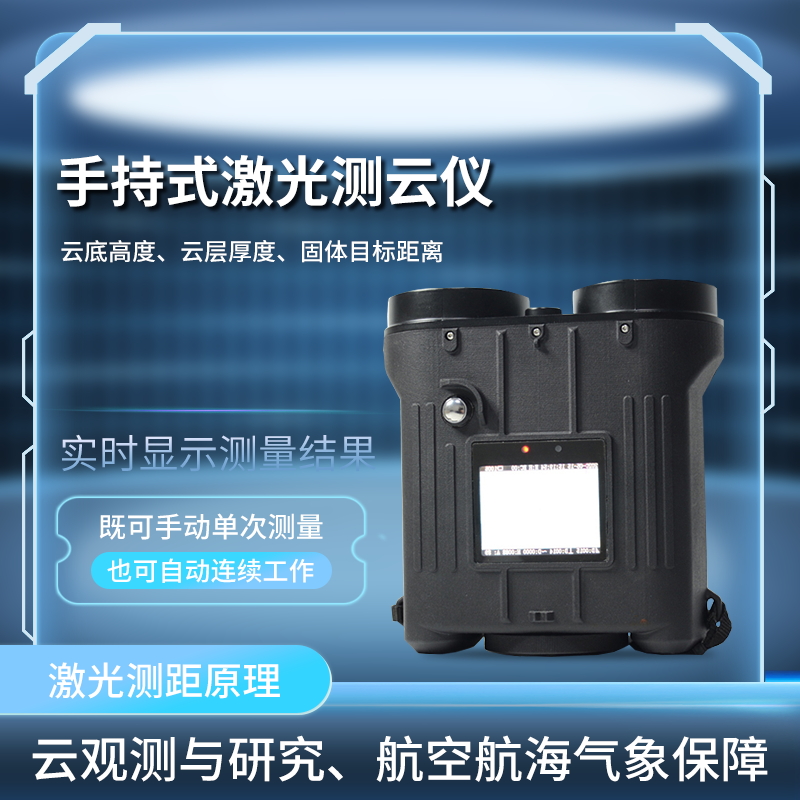

    WX-YG2手持式激光測云儀是一款手持監測云底高度、云層厚度、固體目標距離，并實時顯示測量結果的智能設備。既可手動單次測量，也可自動連續工作。

   二、應用領域

   該設備可廣泛應用于云觀測與研究、航空航海氣象保障、軍事氣象保障、人影火箭增雨作業等。

   三、工作原理

   設備根據激光測距原理，激光發射器發射周期性的激光脈沖到大氣中，激光接收器接收云層和大氣的后向散射信號，處理器對接收信號進行采集和處理，經反演運算，得到各高度大氣的消光系數，從而判斷云層并計算云底高度值。

   四、功能特點

   該設備既可豎直，也可傾斜測量云底高度或固體目標物距離。體積小，重量輕，不受布站空間條件限制，測量使用靈活。設備內置鋰電池，觀測數據可實時顯示在液晶屏上，同時存儲于設備內部，方便日后讀取進行數據分析。人體工學設計，即可臨時手持觀測，也可安裝于三腳架長時間連續觀測。

   五、技術參數

   1.尺寸：≤235mm×220mm×110mm

   2.重量：≤3kg

   3.設備功能

   可測量云底高度、云層厚度、固體目標距離

   可測量目標的仰角、斜距、水平距離和高度

   自帶實時顯示功能，可顯示測量目標的仰角、斜距、水平距離、高度信息、云底高度、云層厚度、主機故障代碼及設備重要運行參數

   具有自檢功能，設備可自動檢測其內部各項重要參數

   數據存儲及查詢功能，設備具有在其內部存儲數據的功能，可至少連續存儲最近24小時數據，外部設備可通過通訊接口，查詢和讀取設備內部存儲的數據

   參數設置及掉電保存功能，設備接受參數設置及具有掉電保存功能

   4.測量性能

   云底高測量范圍：50m-3000m

   云底高測量準確度：＜500m，±15m；≥500m，±10%

   固體目標測量范圍：50m-6000m

   固體目標的測量準確度：±5m

   仰角測量范圍：0-90°

   角度測量準確度：±0.8°

   方位測量范圍：0-360°

   測量重復頻率：≥6次/min，可連續工作

   5.電氣性能

   電源：鋰電池供電（配專用適配器）

   功耗：≤15W

   通訊接口：RS485

   波特率：115200bps

   最大有線傳輸距離：≥300m

   工作時長：25℃，滿電狀態，測量次數不少于500次（手動模式）/連續工作不少于3個小時（自動模式）

   充電時長：≤2.5h,（使用隨機附帶的適配器，充電指示燈在電池充滿后熄滅）

   6.環境適應性

   防護等級：IP65

   工作溫度：-40℃-50℃

   工作濕度：0-90%RH

   貯存溫度：-45℃-60℃

   貯存濕度：0-100%RH
